سنسور اکسیژن گالوانیکی Maxell مدل KE-25F3LF

سنسور اکسیژن Maxell KE-25F3LF یک سنسور گالوانیکی بدون سرب از سری KE-LF است که برای اندازه‌گیری غلظت اکسیژن در محیط‌های گازی طراحی شده است. محدوده اندازه‌گیری این مدل از 0 تا 30 درصد حجمی اکسیژن بوده و خروجی آن متناسب با غلظت اکسیژن تغییر می‌کند.

KE-25F3LF از الکترولیت اسیدی ضعیف و ساختار سلول گالوانیکی استفاده می‌کند. این ساختار باعث می‌شود عنصر حسگر برای تولید سیگنال به منبع تغذیه خارجی نیاز نداشته باشد و بلافاصله پس از قرارگیری در شرایط مناسب قابل استفاده باشد.

مشخصات عملکردی سنسور KE-25F3LF

• گاز مورد اندازه‌گیری: اکسیژن (O₂)
• محدوده اندازه‌گیری: 0 تا 30 درصد حجمی اکسیژن
• دقت پس از کالیبراسیون در نقاط 0 و 30 درصد: ±1 درصد از محدوده کامل
• خروجی اولیه در هوای استاندارد: 10 تا 15.5 میلی‌ولت
• زمان پاسخ T90: حدود 15 ثانیه
• دمای کاری: 5 تا 40 درجه سانتی‌گراد
• فشار کاری: 811 تا 1216 هکتوپاسکال
• رطوبت کاری: 10 تا 90 درصد RH بدون میعان
• طول عمر مورد انتظار: حدود 5 سال در هوای معمولی و دمای 20 درجه سانتی‌گراد
• اتصال مکانیکی: سر رزوه‌دار M16×P1.0

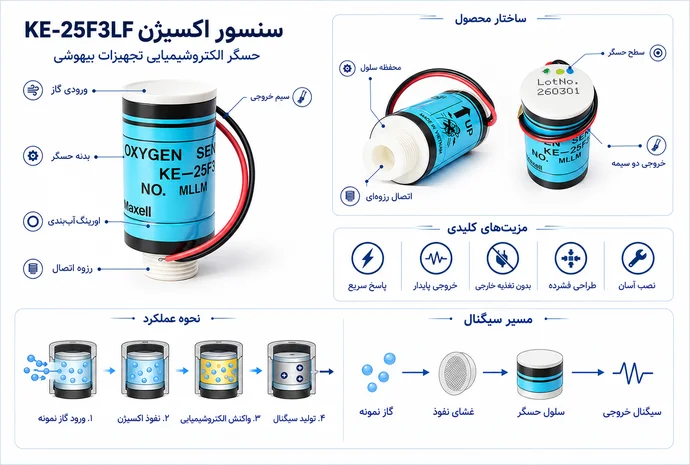

ساختار گالوانیکی بدون سرب

این سنسور از یک آند فلزی، کاتد اکسیژن، الکترولیت اسیدی ضعیف و غشای نفوذپذیر اکسیژن تشکیل شده است. مولکول‌های اکسیژن از غشا عبور کرده و در سلول الکتروشیمیایی واکنش ایجاد می‌کنند. جریان حاصل از این واکنش با غلظت اکسیژن متناسب است و به‌صورت سیگنال ولتاژ در خروجی سنسور قابل اندازه‌گیری خواهد بود.

بدون تغذیه خارجی و زمان گرم‌شدن

عنصر حسگر KE-25F3LF برای تولید سیگنال خروجی به منبع تغذیه خارجی نیاز ندارد و زمان گرم‌شدن نیز برای آن تعریف نشده است. با این حال مدار دریافت، تقویت و پردازش سیگنال سنسور باید از تغذیه و طراحی الکترونیکی مناسب برخوردار باشد.

مقاومت در برابر گازهای مزاحم

استفاده از الکترولیت اسیدی ضعیف موجب شده است که این سری در آزمایش‌های اعلام‌شده توسط سازنده، تأثیرپذیری بسیار کمی از گازهایی مانند دی‌اکسید کربن، سولفید هیدروژن و دی‌اکسید گوگرد داشته باشد. شرایط واقعی فرآیند و حضور سایر گازها باید پیش از انتخاب نهایی بررسی شود.

کاربردهای پیشنهادی

• دتکتورها و تجهیزات پایش کمبود یا افزایش اکسیژن
• سامانه‌های پایش گازهای احتراق
• آنالایزرهای اکسیژن صنعتی
• تجهیزات کنترل شرایط محیطی
• سامانه‌های تبرید و سردخانه‌ها
• گلخانه‌ها و صنایع غذایی
• کیت‌ها و تجهیزات آزمایش اکسیژن

شرایط نصب و بهره‌برداری

برای دستیابی به زمان پاسخ اعلام‌شده، تبادل گاز در اطراف سنسور باید متناسب با دستورالعمل سازنده باشد. در کاربردهای جریان‌دار، جریان نمونه حدود 200 تا 300 میلی‌لیتر در دقیقه برای دستیابی به سرعت پاسخ نامی توصیه شده است.

از واردشدن ضربه، لرزش شدید، میعان رطوبت و قرارگیری طولانی‌مدت سنسور در شرایط خارج از محدوده کاری جلوگیری شود. برای اندازه‌گیری دقیق نیز کالیبراسیون دوره‌ای سنسور در سیستم نهایی توصیه می‌شود.

مدل KE-25F3LF محدوده 0 تا 30 درصد اکسیژن دارد و نباید با مدل KE-25F3LFM با محدوده 0 تا 100 درصد اشتباه گرفته شود. همچنین استفاده از این سنسور در تجهیزات پزشکی یا سامانه‌های حیاتی باید تنها پس از ارزیابی فنی، آزمون ایمنی و دریافت تأییدیه‌های لازم انجام شود.

تأمین و مشاوره فنی

برای بررسی سازگاری سنسور Maxell KE-25F3LF با آنالایزر، دتکتور یا تجهیزات اندازه‌گیری موجود، می‌توانید مشخصات مدار، محدوده اندازه‌گیری، فشار، دما و شرایط گاز نمونه را برای کارشناسان ایمن پایش دقیق ارسال کنید.
