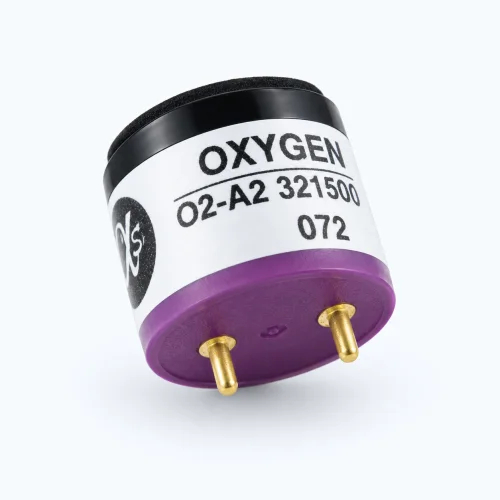

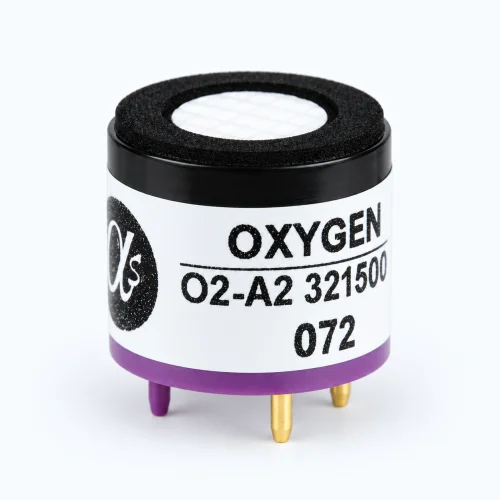

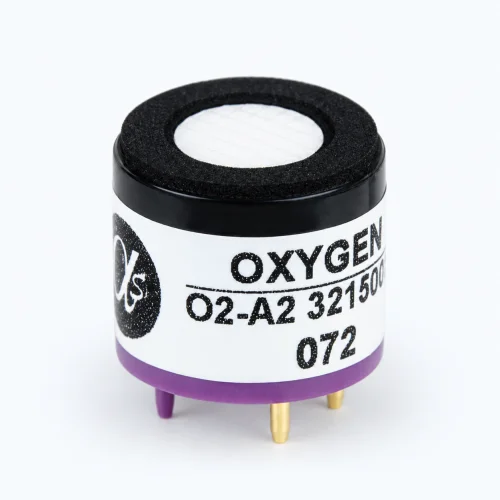

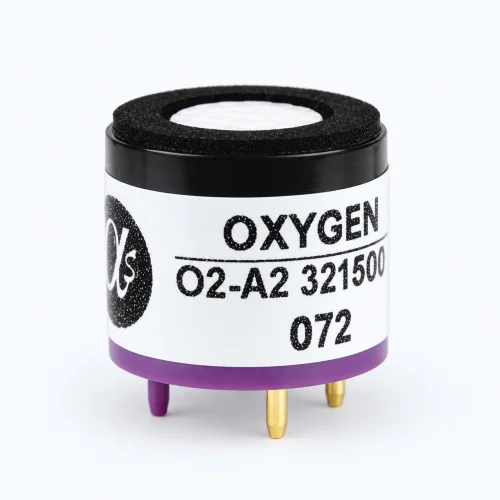

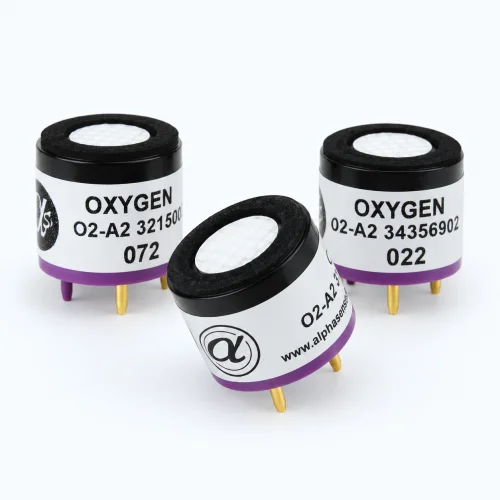

سنسور اکسیژن گالوانیکی آلفاسنس مدل O2-A2

سنسور اکسیژن Alphasense O2-A2 یک سنسور گالوانیکی دوپین از سری A شرکت آلفاسنس است که برای اندازه‌گیری غلظت اکسیژن در تجهیزات ایمنی صنعتی طراحی شده است. این مدل در دتکتورهای پرتابل و ثابت گاز، تجهیزات حفاظت فردی و سامانه‌های هشدار کاهش یا افزایش اکسیژن مورد استفاده قرار می‌گیرد.

محدوده اندازه‌گیری O2-A2 از 0 تا 30 درصد حجمی اکسیژن است. خروجی سنسور در غلظت 20.9 درصد اکسیژن بین 80 تا 120 میکروآمپر قرار دارد و زمان پاسخ T90 آن کمتر از 13 ثانیه است. میانگین معمول زمان پاسخ در شرایط آزمون حدود 8 ثانیه اعلام شده است.

مشخصات عملکردی سنسور O2-A2

• گاز مورد اندازه‌گیری: اکسیژن (O₂)
• محدوده اندازه‌گیری: 0 تا 30 درصد حجمی اکسیژن
• خروجی در 20.9 درصد اکسیژن: 80 تا 120 میکروآمپر
• زمان پاسخ T90 از 20.9 درصد به صفر درصد اکسیژن: کمتر از 13 ثانیه
• میانگین معمول زمان پاسخ: حدود 8 ثانیه
• جریان خروجی در نیتروژن: کمتر از 2.5 میکروآمپر
• محدوده دمای کاری: منفی 30 تا مثبت 55 درجه سانتی‌گراد
• محدوده فشار کاری: 80 تا 120 کیلوپاسکال
• رطوبت کاری: 5 تا 95 درصد RH بدون میعان
• طول عمر عملیاتی: بیش از 24 ماه

عملکرد بدون ولتاژ بایاس

O2-A2 برای عملکرد خود به ولتاژ بایاس نیاز ندارد و عنصر گالوانیکی آن متناسب با غلظت اکسیژن، جریان الکتریکی تولید می‌کند. این ویژگی طراحی مدار اندازه‌گیری را ساده‌تر کرده و امکان شروع سریع پایش اکسیژن را بدون زمان گرم‌شدن طولانی فراهم می‌کند.

برای تبدیل جریان خروجی سنسور به مقدار قابل نمایش، استفاده از مدار اندازه‌گیری، مقاومت بار و پردازش سیگنال مناسب ضروری است. مقدار پیشنهادی مقاومت بار بر اساس دیتاشیت بین 47 تا 100 اهم است.

طراحی دوپین استاندارد

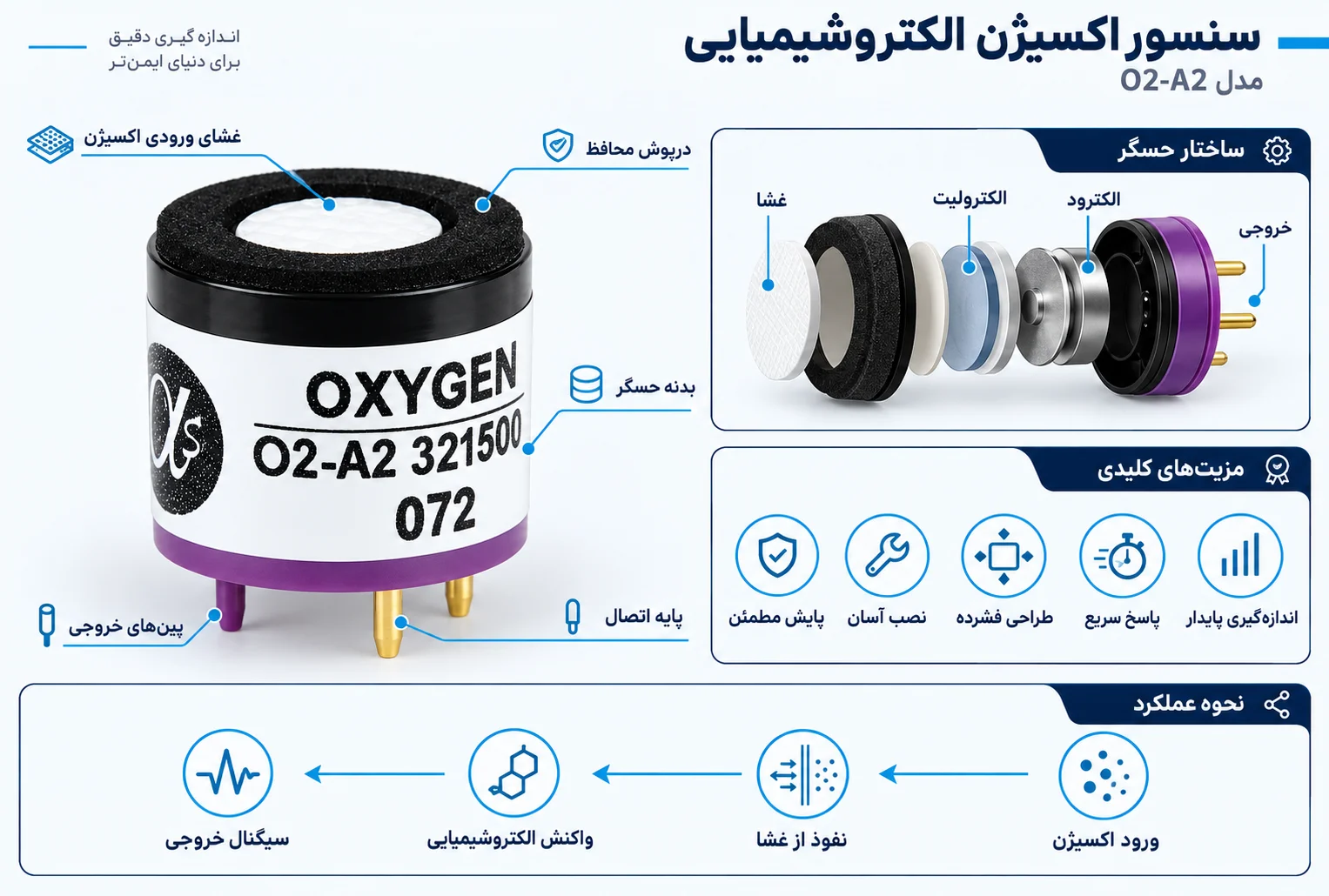

این سنسور دارای رابط گالوانیکی دوپین و بدنه استاندارد سری A با قطر 20 میلی‌متر است. طراحی استاندارد آن امکان استفاده در بسیاری از دتکتورهای گاز پرتابل و ثابت را فراهم می‌کند؛ با این حال سازگاری ابعادی، قطب‌بندی پایه‌ها، مدار ورودی و تنظیمات کالیبراسیون باید پیش از جایگزینی بررسی شوند.

پایداری در شرایط محیطی

O2-A2 در محدوده دمای منفی 30 تا مثبت 55 درجه سانتی‌گراد و فشار 80 تا 120 کیلوپاسکال قابل استفاده است. وابستگی خروجی به دما رفتاری تکرارپذیر دارد، اما برای دستیابی به اندازه‌گیری دقیق باید جبران‌سازی دمایی در مدار یا نرم‌افزار دستگاه در نظر گرفته شود.

رطوبت مجاز پیوسته سنسور بین 5 تا 95 درصد RH بدون میعان است. قرارگیری کوتاه‌مدت در رطوبت 0 تا 99 درصد امکان‌پذیر است، اما ایجاد میعان روی سنسور یا مدار اندازه‌گیری مجاز نیست.

کاربردهای سنسور اکسیژن O2-A2

• دتکتورهای پرتابل چندگازه
• دتکتورهای ثابت اکسیژن
• تجهیزات ایمنی فضاهای بسته
• سامانه‌های هشدار کمبود اکسیژن
• تجهیزات پایش ایمنی کارکنان
• تجهیزات اندازه‌گیری و آنالیز اکسیژن صنعتی

طول عمر و نگهداری

طول عمر عملیاتی سنسور بیش از 24 ماه تا رسیدن خروجی آن به 85 درصد مقدار اولیه در غلظت 20.9 درصد اکسیژن اعلام شده است. دما، رطوبت، فشار، میزان مواجهه با اکسیژن و شرایط نگهداری می‌توانند طول عمر واقعی را تغییر دهند.

حداکثر مدت نگهداری پیش از استفاده، در بسته‌بندی دربسته و دمای 3 تا 20 درجه سانتی‌گراد، 6 ماه است. سنسور باید از آلودگی شیمیایی، ضربه، لرزش شدید، لحیم‌کاری نامناسب و آسیب به پایه‌ها محافظت شود.

تفاوت O2-A2 و O2-A2-GLF

مدل O2-A2 از فناوری گالوانیکی متداول دارای سرب استفاده می‌کند. در پروژه‌هایی که رعایت الزامات RoHS یا استفاده از سنسور بدون سرب ضروری است، مدل O2-A2-GLF باید بررسی شود. مدل GLF به‌عنوان جایگزین بدون سرب O2-A2 معرفی شده است و مشخصات سازگاری آن باید پیش از جایگزینی نهایی کنترل شود.

سنسور O2-A2 یک قطعه اندازه‌گیری است و به‌تنهایی یک دتکتور کامل محسوب نمی‌شود. طراحی مدار، کالیبراسیون، جبران‌سازی دما و فشار و تعیین نقاط هشدار بر عهده سازنده دستگاه نهایی است.

تأمین و مشاوره فنی

برای بررسی سازگاری سنسور Alphasense O2-A2 با دتکتور یا آنالایزر موجود، می‌توانید مدل دستگاه، مشخصات مدار، ابعاد محل نصب و اطلاعات سنسور قبلی را برای کارشناسان ایمن پایش دقیق ارسال کنید.
