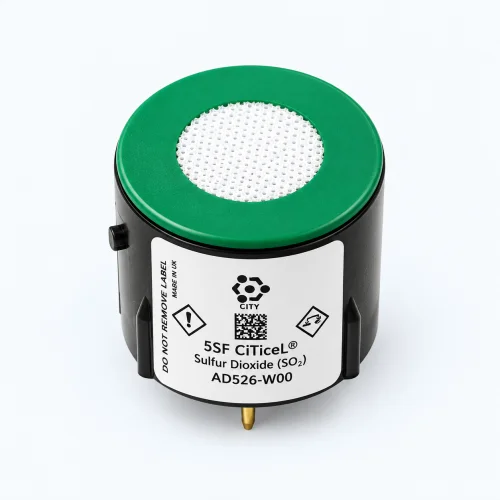

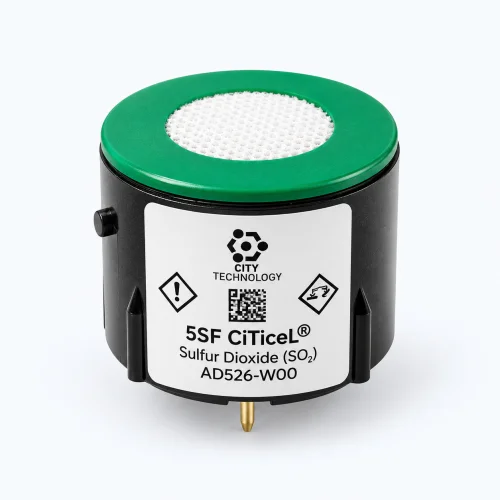

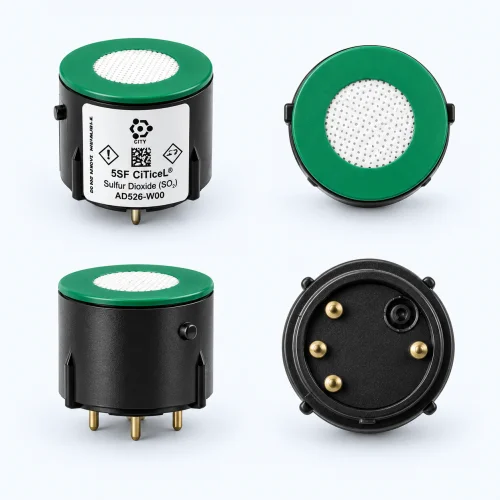

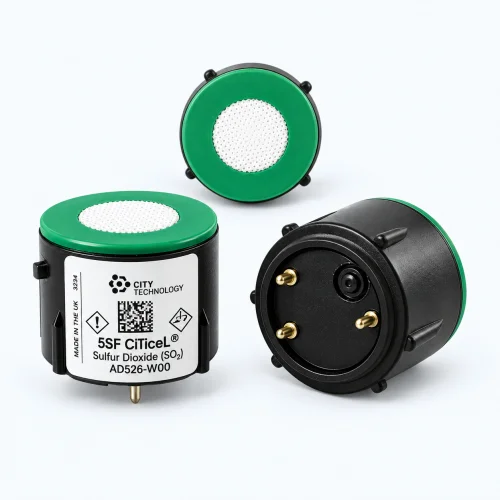

سنسور گاز دی‌اکسید گوگرد سیتی تکنولوژی مدل 5SF

سنسور City Technology 5SF یک حسگر الکتروشیمیایی سه‌الکترودی از خانواده CiTiceL 5-Series است که برای اندازه‌گیری گاز سمی دی‌اکسید گوگرد یا SO2 طراحی شده است. این سنسور با کد رسمی AD526-W00 عرضه می‌شود و قادر است غلظت SO2 را در محدوده صفر تا ۲۰۰۰ ppm اندازه‌گیری کند.

سری 5 سنسورهای City Technology برای استفاده در محیط‌های دشوار آنالایزرهای گاز دودکش و تجهیزات سنجش راندمان احتراق توسعه یافته است. حساسیت بالا، محدوده اندازه‌گیری گسترده و عملکرد بدون ولتاژ بایاس، امکان استفاده از 5SF را در تجهیزات آنالیز گاز، پایش انتشار آلاینده‌ها و سامانه‌های ایمنی صنعتی فراهم می‌کند.

ویژگی‌های سنسور 5SF

• سنسور الکتروشیمیایی سه‌الکترودی
• مناسب اندازه‌گیری دی‌اکسید گوگرد
• محدوده اندازه‌گیری صفر تا ۲۰۰۰ ppm
• حداکثر اضافه‌بار ۵۰۰۰ ppm
• حساسیت ۰٫۱۰ ± ۰٫۰۲ میکروآمپر بر ppm
• زمان پاسخ T90 کمتر از ۳۰ ثانیه
• رزولوشن ۱ ppm با مدار پیشنهادی
• خروجی خطی
• عدم نیاز به ولتاژ بایاس
• دمای کاری منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد
• عمر مورد انتظار دو سال در هوا
• وزن اسمی حدود ۱۰ گرم

کاربردهای سنسور دی‌اکسید گوگرد 5SF

• آنالایزرهای گاز دودکش
• تجهیزات اندازه‌گیری راندمان احتراق
• پایش انتشار دی‌اکسید گوگرد
• آشکارسازهای گازهای سمی
• تجهیزات پایش کارخانه‌ها و واحدهای شیمیایی
• سامانه‌های تشخیص نشتی SO2
• تجهیزات نمونه‌برداری و آنالیز گاز صنعتی

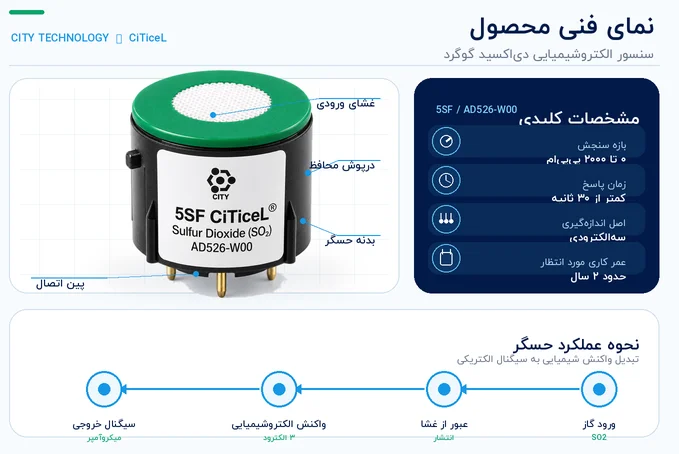

نحوه عملکرد سنسور

گاز SO2 از طریق مانع انتشار وارد سنسور شده و روی الکترود حسگر واکنش الکتروشیمیایی ایجاد می‌کند. جریان حاصل از این واکنش متناسب با غلظت دی‌اکسید گوگرد است. الکترود مرجع در ساختمان سه‌الکترودی، پتانسیل الکترود حسگر را تثبیت می‌کند.

تداخل گازهای دیگر

سنسور 5SF فیلتر داخلی ندارد. سولفید هیدروژن می‌تواند پاسخ مثبت قابل‌توجه و دی‌اکسید نیتروژن پاسخ منفی ایجاد کند. برای دستیابی به دقت مناسب، دستگاه باید با گاز استاندارد SO2 کالیبره شود.

نکات نصب و استفاده

اتصال سنسور باید با سوکت PCB مناسب انجام شود و لحیم‌کاری مستقیم پایه‌ها مجاز نیست. مدار اندازه‌گیری باید متناسب با سنسور سه‌الکترودی بدون بایاس طراحی شود. پیش از استفاده در کاربردهای ایمنی، عملکرد دستگاه با گاز هدف و Bump Test کنترل شود.

این سنسور برای پایش متناوب گازهای سمی طراحی شده است. در مواجهه پیوسته یا غلظت زیاد SO2، چرخه کاری و شرایط نمونه‌برداری باید مطابق دستورالعمل سازنده بررسی شود.
