دتکتور ثابت گاز Honeywell Sensepoint XCD

Honeywell Sensepoint XCD یک سیستم ثابت تشخیص و پایش گاز برای کاربردهای صنعتی است که جهت حفاظت از کارکنان و تجهیزات در برابر خطر گازهای قابل‌اشتعال، سمی و تغییرات غلظت اکسیژن طراحی شده است. این خانواده برای نصب در محیط‌های داخلی و خارجی و همچنین مناطق مستعد انفجار قابل استفاده است.

یکی از مزیت‌های اصلی Sensepoint XCD استفاده از یک پلتفرم مشترک ترانسمیتر برای سنسورهای مختلف است. بسته به پیکربندی انتخابی، دستگاه می‌تواند با سنسورهای الکتروشیمیایی برای گازهای سمی و اکسیژن، سنسور کاتالیستی برای گازهای قابل‌اشتعال یا سنسور مادون قرمز برای متان، پروپان و دی‌اکسیدکربن عرضه شود.

نمایشگر و کنترل غیرتهاجمی

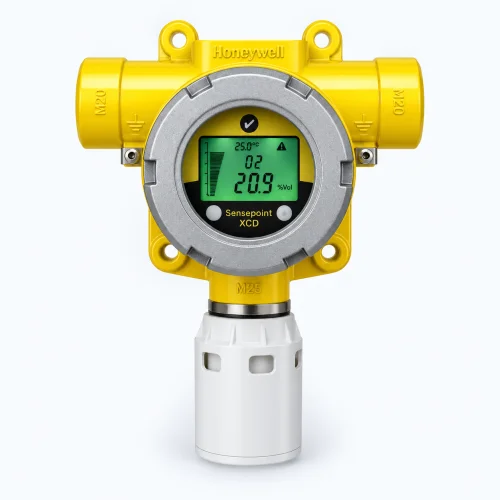

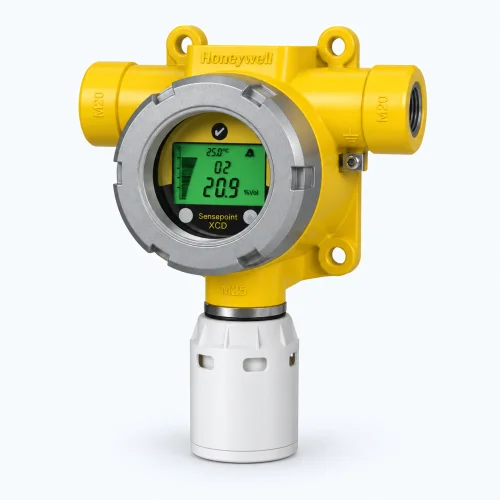

Sensepoint XCD دارای نمایشگر LCD با نور پس‌زمینه سه‌رنگ است. در وضعیت عادی نور نمایشگر سبز، هنگام هشدار قرمز و هنگام بروز خطا زرد می‌شود. مقدار غلظت گاز به‌صورت عددی و نموداری نمایش داده می‌شود و اطلاعاتی مانند نوع گاز، واحد اندازه‌گیری، محدوده و وضعیت دستگاه نیز روی نمایشگر قابل مشاهده است.

تنظیم دستگاه با ابزار مغناطیسی انجام می‌شود و برای بسیاری از عملیات تنظیم، کالیبراسیون و پیکربندی نیازی به بازکردن محفظه ضدانفجار وجود ندارد. این طراحی انجام عملیات نگهداری توسط یک تکنسین را ساده‌تر می‌کند.

خروجی و ارتباط با سیستم کنترل

دستگاه دارای خروجی استاندارد آنالوگ 4 تا 20 میلی‌آمپر است که می‌تواند در حالت Source یا Sink تنظیم شود. ارتباط دیجیتال RS485 با پروتکل Modbus RTU نیز در نسخه‌های مجهز به Modbus قابل استفاده است.

Sensepoint XCD دارای سه رله با ظرفیت 5 آمپر در 250 ولت AC است. دو رله معمولاً برای Alarm 1 و Alarm 2 و یک رله برای Fault مورد استفاده قرار می‌گیرند و نحوه عملکرد آن‌ها قابل برنامه‌ریزی است.

فناوری سنسورها

برای اندازه‌گیری اکسیژن و گازهای سمی از سنسورهای الکتروشیمیایی استفاده می‌شود. نسخه‌های تشخیص گاز قابل‌اشتعال می‌توانند از سنسور Catalytic Bead یا Infrared استفاده کنند.

Honeywell برای این خانواده پیکربندی‌هایی برای اکسیژن، سولفید هیدروژن، مونوکسیدکربن، هیدروژن، دی‌اکسید نیتروژن، متان، پروپان و دی‌اکسیدکربن ارائه کرده است. محدوده اندازه‌گیری و فناوری سنسور بر اساس پارت‌نامبر انتخابی متفاوت است.

مناسب محیط‌های صنعتی

بدنه Sensepoint XCD در دو نسخه آلیاژ آلومینیوم با پوشش اپوکسی و استنلس استیل 316 عرضه می‌شود. نسخه استیل برای شرایط خورنده و محیط‌های صنعتی سخت مناسب‌تر است.

درجه حفاظت استاندارد دستگاه IP66 است و محدوده دمای تأییدشده محفظه/ترانسمیتر تا منفی 40 الی مثبت 65 درجه سانتی‌گراد اعلام شده است. با این حال محدوده عملکرد دقیق هر سنسور ممکن است محدودتر باشد؛ برای بسیاری از سنسورهای استاندارد، محدوده عملکرد اندازه‌گیری منفی 20 تا مثبت 55 درجه سانتی‌گراد است.

انواع Part Number این محصول

SPXCDULNFX : برای Methane / Flammable Catalytic، محدوده 0–100% LEL، بدنه LM25، ورودی 3/4" NPT، تأییدیه UL/cUL

SPXCDASMHX : برای H₂S، محدوده پیش‌فرض 0–50 ppm، بدنه Stainless Steel 316، ورودی M20، ATEX/IECEx/AP

SPXCDALMO1 : برای O₂ تا 25% Vol، بدنه LM25، M20، ATEX/IECEx/AP

SPXCDASMO1 : برای O₂ تا 25% Vol، بدنه Stainless Steel 316، M20، ATEX/IECEx/AP

نصب و نگهداری

ترانسمیتر دارای صفحه نصب یکپارچه است و می‌تواند مستقیماً روی سطح یا با براکت اختیاری روی لوله افقی یا عمودی نصب شود. نسخه‌های ATEX/IECEx معمولاً دارای دو ورودی کابل M20 هستند و نسخه‌های UL/cUL از ورودی 3/4 اینچ NPT استفاده می‌کنند.

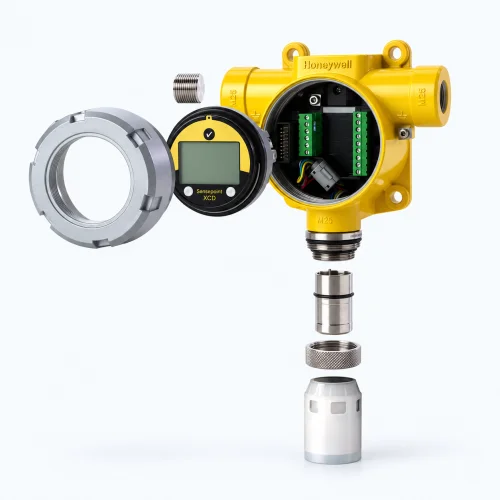

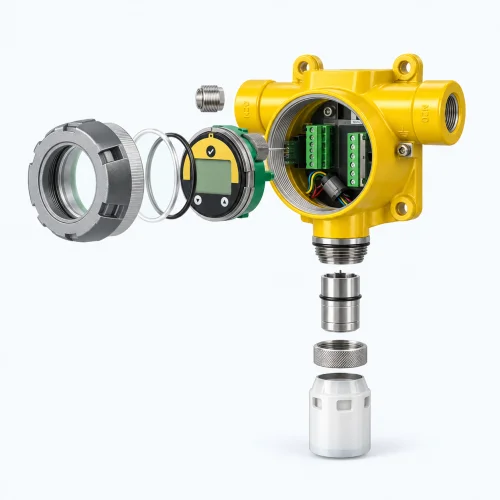

ماژول سنسور به‌گونه‌ای طراحی شده است که عملیات تعویض و نگهداری را ساده کند. همچنین تنظیم نقاط هشدار، محدوده اندازه‌گیری، وضعیت رله‌ها، Tag دستگاه و برخی پارامترهای کالیبراسیون از طریق منوی دستگاه قابل انجام است.

کاربردها

Sensepoint XCD برای صنایع نفت، گاز و پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، واحدهای تولیدی، صنایع شیمیایی، تصفیه‌خانه‌های آب و فاضلاب، تأسیسات صنعتی و سایر محیط‌هایی که احتمال حضور گازهای خطرناک وجود دارد مناسب است. Honeywell این محصول را برای پایش ثابت گاز در محیط‌های داخلی و خارجی و مناطق بالقوه انفجاری معرفی می‌کند.
