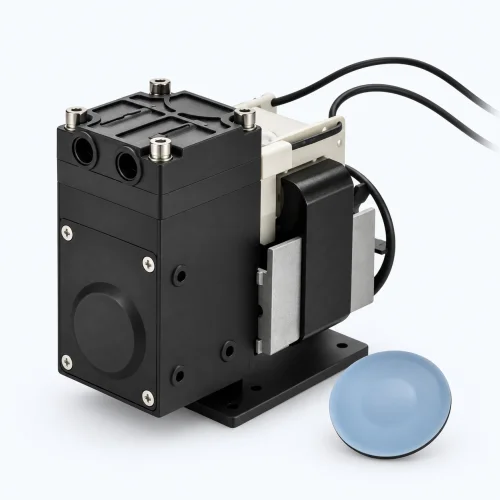

پمپ وکیوم دیافراگمی بدون روغن Yuanxun مدل AD9KEEAC

Yuanxun AD9KEEAC یک پمپ وکیوم میکرو از نوع دیافراگمی و بدون روغن است که برای مکش، انتقال و نمونه‌برداری گاز در تجهیزات آنالیز صنعتی و آزمایشگاهی طراحی شده است. ساختار خشک و Oil-Free این پمپ باعث می‌شود برای کاربردهایی که آلودگی نمونه توسط روغن یا بخارات روان‌کننده قابل قبول نیست، مناسب باشد.

این مدل از خانواده AD9 است. سری AD9 برای کاربردهایی با دبی نسبتاً بالا در مقایسه با پمپ‌های میکرو کوچک‌تر طراحی شده و در تجهیزات آنالیز آنلاین گاز، سیستم‌های پایش انتشار آلاینده‌ها، CEMS، آنالایزرهای VOC، تجهیزات آزمایشگاهی و سامانه‌های اتوماسیون مورد استفاده قرار می‌گیرد.

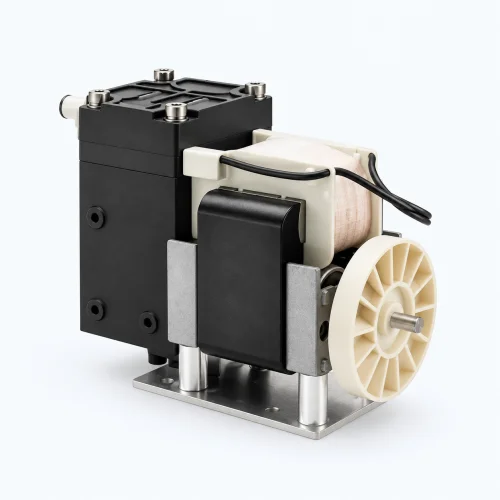

مدل AD9KEEAC از موتور AC نوع Shaded-Pole استفاده می‌کند و برای تغذیه 200 تا 220 ولت AC با فرکانس 50 هرتز طراحی شده است. حداکثر توان مصرفی آن حدود 50 وات است.

این پمپ قادر است خلأیی تا حدود منفی 82 کیلوپاسکال ایجاد کند. حداکثر فشار مثبت خروجی نیز بین 1 تا 1.5 بار اعلام شده است. این ویژگی امکان غلبه بر مقاومت فیلترها، خطوط انتقال نمونه و اجزای مسیر گاز در تجهیزات آنالیز را فراهم می‌کند.

دبی اعلام‌شده برای این مدل بسته به روش اندازه‌گیری متفاوت است. مقدار حدود 8.8 لیتر بر دقیقه با فلومتر الکترونیکی و حدود 12 لیتر بر دقیقه با فلومتر شناور اعلام شده است. بنابراین هنگام طراحی سیستم باید روش اندازه‌گیری دبی و افت فشار مسیر نمونه نیز در نظر گرفته شود.

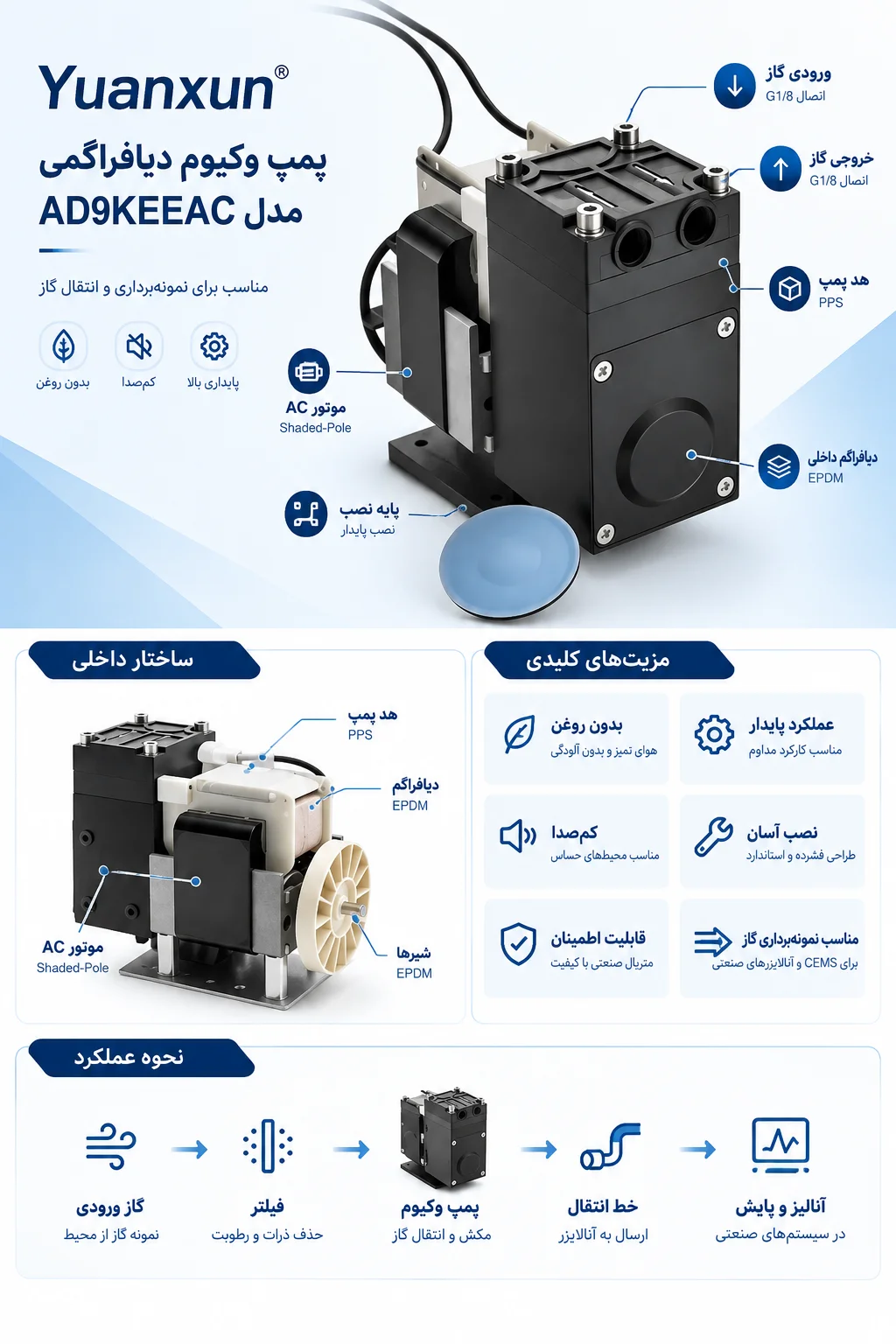

هد پمپ از PPS ساخته شده است. در مدل AD9KEEAC دیافراگم و شیرها از EPDM استفاده می‌کنند. برای کاربردهای خورنده، خانواده AD9 دارای نسخه‌های دیگری با متریال مقاوم‌تر مانند PTFE و FKM نیز هست؛ بنابراین نباید مشخصات نسخه ضدخوردگی را به مدل AD9KEEAC نسبت داد.

بدنه پمپ از آلومینیوم با سطح آنودایز شده ساخته شده است. وزن خالص دستگاه حدود 1706 گرم و ابعاد آن حدود 127.5 × 61 × 105.5 میلی‌متر است.

دمای کاری اعلام‌شده برای پمپ از صفر تا 45 درجه سانتی‌گراد و محدوده دمای نگهداری از منفی 40 تا مثبت 60 درجه سانتی‌گراد است. درجه حفاظت مدل AC برابر IP00 اعلام شده؛ بنابراین پمپ باید داخل محفظه یا تجهیزی نصب شود که حفاظت موردنیاز در برابر تماس، گردوغبار و رطوبت را تأمین کند.

ساختار دیافراگمی بدون روغن باعث می‌شود گاز نمونه بدون تماس با روغن روان‌کننده منتقل شود. این موضوع در آنالایزرهای گاز و سیستم‌های CEMS اهمیت دارد، زیرا ورود بخار یا ذرات روغن به مسیر نمونه می‌تواند روی اندازه‌گیری و اجزای سیستم اثر بگذارد.

در سیستم‌های پایش آنلاین، پمپ می‌تواند گاز نمونه را از دودکش یا فرآیند مکش کرده و پس از عبور از پروب، فیلتر و سیستم آماده‌سازی نمونه، آن را به آنالایزرهایی مانند SO₂، NOx، CO و CO₂ منتقل کند.

AD9KEEAC برای سامانه‌های پایش آنلاین گاز، تجهیزات CEMS و VOC، تجهیزات آنالیز آزمایشگاهی، سامانه‌های اتوماسیون و سایر تجهیزاتی که به انتقال پایدار گاز با خلأ و فشار مناسب نیاز دارند قابل استفاده است.

کاربردها

• سیستم‌های Continuous Emission Monitoring یا CEMS
• آنالایزرهای آنلاین VOC
• سیستم‌های نمونه‌برداری گاز
• انتقال نمونه به آنالایزرهای SO₂، NOx، CO و CO₂
• آنالایزرهای آزمایشگاهی
• تجهیزات اتوماسیون
• سیستم‌های آماده‌سازی نمونه گاز

برای انتخاب نهایی پمپ باید دبی موردنیاز، افت فشار مسیر نمونه، جنس گاز، احتمال وجود مواد خورنده، دمای گاز و شرایط نصب بررسی شود. در محیط‌های دارای گاز خورنده نیز باید نسخه پمپ و متریال دیافراگم و شیرها متناسب با ترکیب نمونه انتخاب شوند.
